Modificacion del Mando de control de la Montura EQ6 (la que no tiene GO-TO) para hacer Autoguiado

Modificar el mando de control de la montura EQ6 o sus hermanas EQ… para hacer autoguiado desde el ordenador es muy sencillo



Para ello hemos comprado,

  • Interface GPUSB
  • Un kit GPKIT-EQ (cable preparado para soldar al mando de control de la montura , con su conector ST4 y un doble conector hembra ST4 para poder poner un alargador entre el interface GPUSB y el cable soldado al mando de control)
  • Cable alargador con sus conectores ST4



En SHOESTRING ASTRONOMY http://www.store.shoestringastronomy.com/products_gp.htm





Tambien necesitamos,

  • Un destornillador en estrella para tornillos pequeños
  • Un destornillador plano pequeño
  • Estañador
  • Estaño

Procedimiento

Soltamos los cuadraditos de los botones del mando de control ayudándonos con el destornillador plano, el botón saltara hacia arriba ya que esta metido a presión, y también soltamos los cuatro tornillos de las esquinas



Quitamos la cubierta y soltamos los dos tornillos que sujetan la placa electrónica que lleva los cuatro botones



Levantamos la placa electrónica para que nos muestre la otra cara que es donde vamos a soldar el cable con el conector ST4

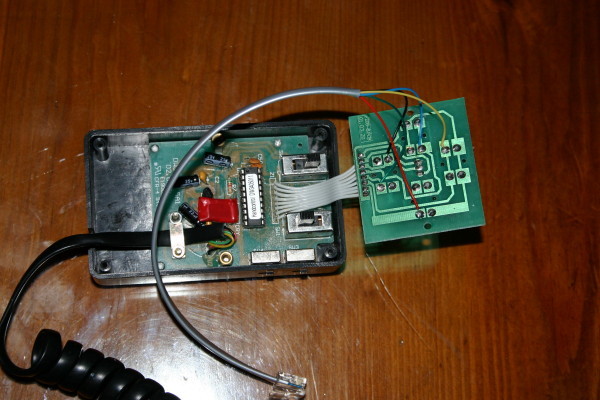

Soldamos el cable como se muestra en la fotografía,

  • El pin 1 blanco no se usa para nada y se deja sin soldar
  • El pin 2 negro común
  • El pin 3 rojo RA +
  • El pin 4 verde DEC +
  • El pin 5 amarillo DEC -
  • El pin 6 azul RA -

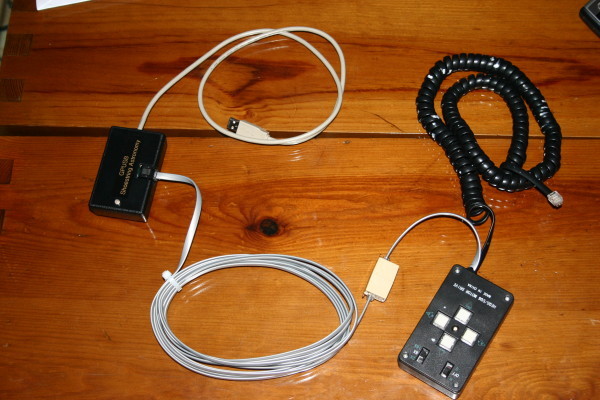

Sujetamos el cable a la carcasa para que no se suelte por un posible tirón, volvemos a montar todo y ya tenemos un puerto en el mando de control para hacer autoguiado desde nuestro ordenador

El uso de este manuales responsabilidad directa de todo aquel que lo quiera utilizar. En ningún momento nos hacemos responsables por cualquier fallo ocasionado, mal uso, mal aplicación e incluso mal interpretación de esté manual.
